| Nom du produit: | Cuve de stockage de gaz de LPG | couleur: | La demande de blanc de LPG du client rouge de cuve de stockage |
|---|---|---|---|
| Milieu remplissant de LPG: | Propane de gaz de pétrole liquéfié | Capacité de réservoir: | 5m3 10m3 20m3 30m3 40m3 50m3 60m3 80m3 100m3 |
| pays cible: | La Tanzanie Zambie Nigéria Ghana Mongolie Soudan | ||
| Surligner: | lpg tanker truck,lpg bullet tanks |
||

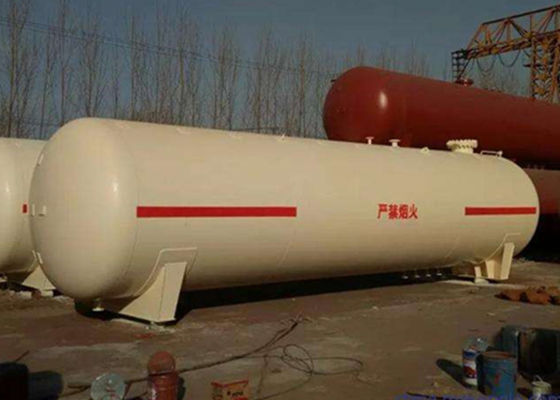

Réservoir de gaz du réservoir 20Ton LPG de la cuve de stockage 40m3 LPG de LPG de récipient à pression d'ASME
Paramètres techniques de réservoir de LPG de la partie 2. :
|
|
SPÉCIFICATIONS DE CUVE DE STOCKAGE DE LPG | ||||||
|
Capacité (CBM) |
Diamètre DN |
Épaisseur de la coque (millimètre) |
Épaisseur principale (millimètre) |
Poids de bord (kilogramme) |
Chargement Poids (kilogramme) |
Dimension hors-tout (millimètre) | |
| 5 | 1600 | 10 | 10 | 2030 | 1995 | 3070*1620*2210 | |
| 8 | 1600 | 10 | 10 | 2540 | 3192 | 4270*1620*2210 | |
| 10 | 1600 | 10 | 10 | 2950 | 3990 | 5260*1620*2210 | |
| 12 | 1800 | 10 | 12 | 3360 | 4788 | 5034*1820*2410 | |
| 15 | 1800 | 10 | 12 | 3920 | 5985 | 6224*1820*2410 | |
| 20 | 1800 | 10 | 12 | 4820 | 7980 | 8174*1820*2410 | |
| 25 | 2200 | 12 | 14 | 6020 | 9975 | 7008*2224*2814 | |
| 32 | 2400 | 14 | 14 | 7710 | 12768 | 7508*2428*3018 | |
| 50 | 2600 | 14 | 16 | 10910 | 19950 | 9912*2628*3218 | |
| 50 | 2700 | 14 | 16 | 10640 | 19950 | 9182*2728*3318 | |
| 80 | 3100 | 16 | 18 | 17000 | 31920 | 11166*3132*3722 | |
| 80 | 3200 | 18 | 18 | 18140 | 31920 | 10516*3236*3826 | |
| 100 | 3100 | 16 | 18 | 20410 | 39900 | 13866*3132*3722 | |
| 100 | 3200 | 18 | 18 | 21800 | 39900 | 13016*3236*3826 | |
| 120 | 3400 | 18 | 20 | 24960 | 47880 | 13820*3436*4026 | |
| Pression de conception | MPA 1,77 | ||||||
| Allocation de corrosion (millimètre) | 1millimètre | ||||||
| Densité moyenne (kg/m3) | 420kg/m3 | ||||||
| Matériel des pièces de pression de réservoir et de canalisation | Q345R | ||||||
| Norme portée |
Récipients à pression, règlement de surveillance sur la technologie de sécurité pour les récipients à pression stationnaires |
||||||
| Soupape de sûreté du montage de sélection |
Soupape de sûreté, mètre de niveau réversible magnétique de colonne, indicateur de pression, thermomètre, soupape de détente |
||||||
Remarque :
1 la soupape de sûreté est conçu dans la condition que le réservoir est placé sous le dispositif de jet dont l'écoulement est plus grand que 10L/m.min
2 la dimension d'emplacement de l'orifice de tuyau peuvent setted par la place réelle de l'utilisateur.
3 nous pouvons changer le mètre de niveau réversible en type magnétique de boule de flotteur selon le besoin des utilisateurs.
4 la liste de données est seulement pour la référence, prennent le dessin comme exactitude.
